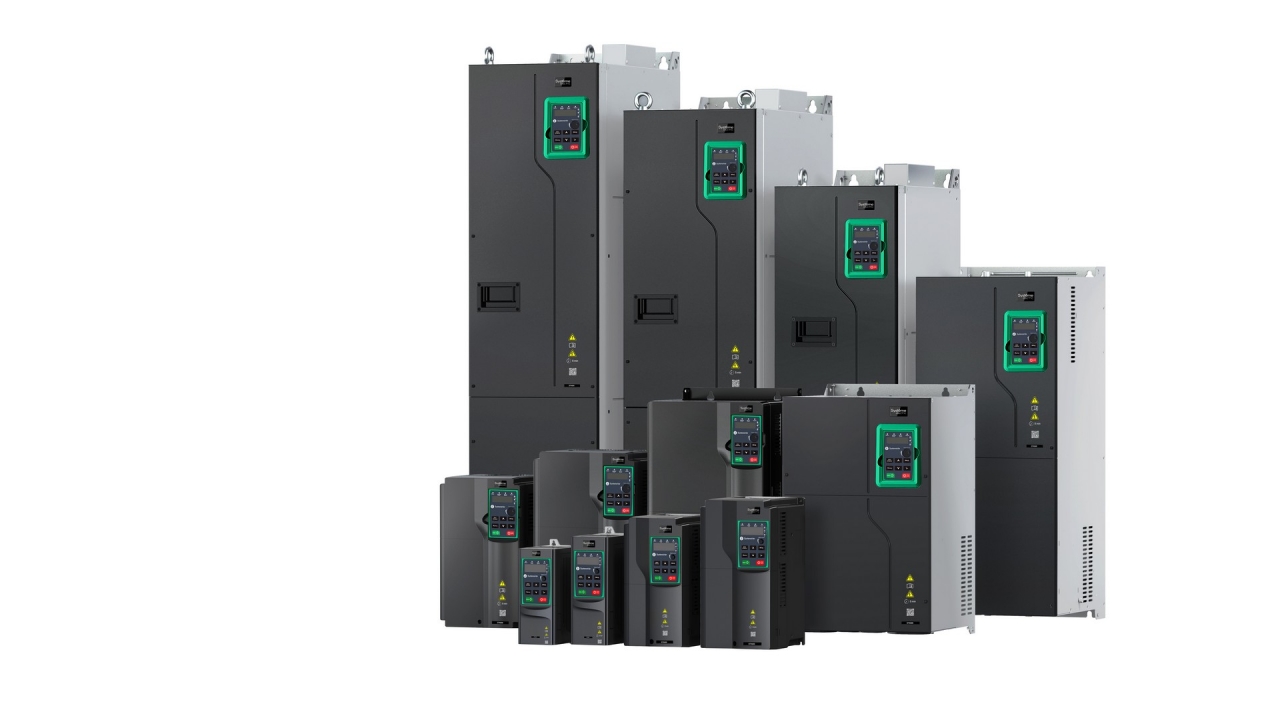

STV600

STV600 – преобразователь частоты, предназначенный для управления асинхронными двигателями мощностью до 500 кВт и напряжением питания до 380 В в применениях с насосами и вентиляторами.
Преобразователь частоты имеет широкий набор входов-выходов управления для аналогового и дискретного обмена, поддерживает векторное управление двигателем. Наличие специальных функций значительно упрощает построение системы управления с преобразователем частоты.

Основные особенности STV600:
• Функция байпаса (управление внешним контактором)
• Функция автокоррекции выходного напряжения
• Функция контроля уровня
• Функция заполнения трубы
• Функция обнаружения повреждений трубопровода
• Функция переключения между несколькими насосами
• Функция пожарного режима
• Минимальные размеры
• Простота программирования
• Встроенный протокол Modbus
• Встроенный  фильтр ЭМС

Мощность, напряжение питания, степень защиты STV600:
    3 х 380-440 В: 1,5 – 500 кВт
   Степень защиты – IP20 для 200 кВт и ниже. IP00 выше 200 кВт.

Режимы работы STV600:
• Векторный без датчика обратной связи по скорости
• Вольт-частотный режим

Перегрузочная способность STV600:
• 110% от номинального момента в течение 60 секунд

Охлаждение STV600:
• Радиатор
• Встроенный вентилятор (для ПЧ от 2,2 кВт)

Порты связи STV600:
• Встроенный RS 485 Modbus

Выходная частота и частота коммутации STV600:
• Максимальная выходная частота – 400 Гц
• Частота коммутации – 1-15 кГц (в зависимости от модели)

Входы\выходы управления STV600:
• Количество программируемых дискретных входов - 5
• Количество импульсных дискретных входов - 1
• Количество программируемых дискретных выходов – 1
• Количество импульсных дискретных выходов - 1
• Количество аналоговых входов – 2
• Количество аналоговых выходов – 2
• Количество встроенных реле - 1

Температура окружающей среды STV600:
• Работа  --10/+50 °С (при температурах свыше +40°C требуется снижение номинальной мощности)
• Хранение --30/+60 °С

ПИ\ПИД-регуляторы STV600:
• ПИД-регулятор процесса

Доступные опции STV600:
• Сетевые дроссели
• ЭМС фильтры
• Платы расширения входов\выходов SEOP-1628, SEOP-1630
• Плата CANopen SEOP-1306
• Плата PROFIBUS-DP SEOP-1301
• Плата CAN ведущий/ведомый контроль SEOP-1307
• Плата PROFINET SEOP-1302

В зависимости он мощности и напряжения питания, существуют следующие модели преобразователей частоты STV600:
3 х 380-440 В
STV600U15N4(F2) - 1,5 кВт
STV600U22N4(F2) - 2,2 кВт
STV600U40N4(F2) - 4,0 кВт
STV600U55N4(F2) - 5,5 кВт
STV600U75N4(F2) - 7,5 кВт
STV600D11N4(L1/F2) - 11 кВт
STV600D15N4(L1/F2) - 15 кВт
STV600D18N4(L1/F2) - 18,5 кВт
STV600D22N4(L1/F2) - 22 кВт
STV600D30N4(L1/F3) - 30 кВт
STV600D37N4(L1/F3) - 37 кВт
STV600D45N4(L1/F3) - 45 кВт
STV600D55N4(L1/F3) - 55 кВт
STV600D75N4(L1/F3) - 75 кВт
STV600D90N4(L1/F3)- 90 кВт
STV600C11N4(L1/F3) - 110 кВт
STV600C13N4(L1/F3) - 132 кВт
STV600C16N4(L1) - 160 кВт
STV600C18N4(L1) - 185 кВт
STV600C20N4(L1) - 200 кВт
STV600C22N4(L1/L3) - 220 кВт
STV600C25N4(L1/L3) - 250 кВт
STV600C28N4(L1/L3) - 280 кВт
STV600C31N4(L1/L3) - 315 кВт
STV600C35N4(L1/L3) - 355 кВт
STV600C40N4(L1/L3) - 400 кВт
STV600C45N4(L1/L3) - 450 кВт
STV600C50N4(L1/L3) - 500 кВт

L1: встроенный DC реактор (от 11 до 355 кВт)
L3: встроенный DC реактор + выходной реактор (от 220 до 500 кВт)
F2: встроенный ЭМС класса C2 (от 1,5 до 22 кВт)
F3: встроенный ЭМС класса C3 (от 30 до 132 кВт)
